BARA-RTK - Profilé de rive pour la finition des chants

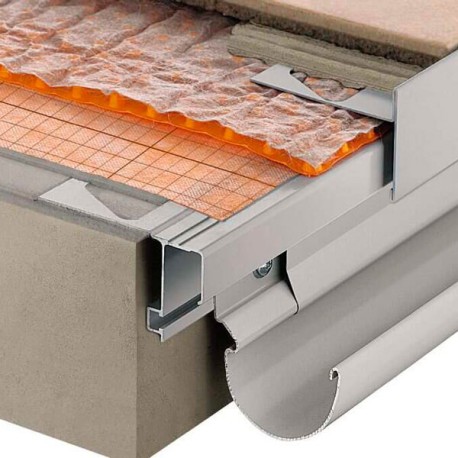

Profilé de rive pour la finition des chants de balcons et de terrasses avec forme de pente. La présence d’un léger décaissé dans la platine de collage permet d’utiliser, pour cacher le chant des carreaux, les profilés de protection de type Schlüter JOLLY de même couleur que le profilé de rive du balcon.

Schlüter BARA-RTK se fixe avec l’aile de fixation à perforations trapézoïdales noyée dans du mortier-colle à prise hydraulique. Schlüter DITRA 25 peut être raccordée au profilé en tant qu’étanchéité S.P.E.C. (Système de Protection à l’eau sous Carrelage). Il est également possible de recourir à des étanchéités applicables au rouleau, ou à une étanchéité conforme à la norme DIN 18195-5 ou DTU 43.1.

La partie verticale inférieure du profilé Schlüter BARA-RTK comporte un rail servant à la fixation de la gouttière Schlüter BARIN. La présence d’orifices oblongs dans le système de gouttière Schlüter BARIN permet le réglage en hauteur.

Material

Schlüter BARA-RTK está disponible en aluminio cromado y lacado.

Propiedades del material y campos de aplicación:
Schlüter BARA-RTK fabricado en aluminio, no se ataca y resiste a los agentes atmosféricos y a los rayos ultravioletas. En el caso de que la superficie se encuentre a vista, será necesario proteger el perfil de eventuales abrasiones.

La utilización del perfil Schlüter BARA-RTK deberá verificarse en base a las cargas químicas, mecánicas o de otra naturaleza previstas.

Manual de colocación

1. Schlüter BARA-RTK se instalara por el metodo de capa fina como perfil de remate y perfil portador para los canalones Schlüter BARIN colocando el ala de fijación perforada trapezoidalmente en los bordes de balcones y terrazas. Después se deberá cubrir completamente el ala de fijación con el correspondiente adhesivo.
2. La lámina Schlüter DITRA 25 se colocará a testa con el ala de fijación del perfil. A continuación se realizará el sellado con la lámina Schlüter KERDI sobre el ala de fijación del perfil Schlüter BARA-RTK y la lámina Schlüter DITRA 25, utilizando para ello el adhesivo impermeable Schlüter KERDI-COLL-L. La banda de impermeabilización solapará al menos 5 cm sobre la lámina Schlüter DITRA 25. Se procederá a la colocación de las baldosas en capa fina, directamente sobre las láminas, teniendo en cuenta las indicaciones de instalación de la ficha técnica 6.1 Schlüter DITRA 25. La colocación de las baldosas cerámicas se realizará a ras del borde de goteo del perfil Schlüter BARA-RTP. En el caso de utilizar los perfiles de protección de cantos Schlüter RONDEC o Schlüter JOLLY, éstos se incrustarán en el adhesivo sobre la lámina Schlüter KERDI utilizando adhesivo tradicional para baldosas.
3. Si se utilizan materiales para la impermeabilización aplicables con espátula o rodillo, se deberan integrar sobre el borde del ala de fijación perforada trapezoidalmente de Schlüter BARA-RTK en el sistema de impermeabilización. La impermeabilización se solapará sobre las ranuras de la pletina saliente. Utilizando este tipo de sistemas de impermeabilización se deberán tener en cuenta las instrucciones del fabricante.
4. Para el uso de Schlüter BARA-RTK en la impermeabilziación de superficies según Norma DIN 18195, parte 5. Se realizará el pegado sobre un soporte inclinado del ala de fijación perforada trapezoidalmente en la zona perimetral por el método de colocación en capa fina. Las irregularidades de la pendiente en la zona del borde, se podrán evitar mediante la aplicación de una capa de compensación en el área de transición entre el soporte y el ala de fijación. El sistema de impermeabilización se aplicará por encima del ala de fijación quedando bien adherido sobre el perfil, a ras del borde de goteo.
5. La construcción de pavimentos sobre un sistema de impermeabilización según la norma DIN 18195, parte 5- siguiendo las normativa vigente- se realizará aplicando una lámina de drenaje sobre capa de distribución de la carga o grava, o sobre soportes de colocación para placas de gran formato.
6. Finalizada la colocación del recubrimiento, se podrá sujetar el sistema de canalones al perfil Schlüter BARA-RTK utilizando los tornillos que se suministran. Las perforaciones alargadas permiten regular la pendiente según se requiera.
7. Indicaciones: para las esquinas interiores y exteriores disponemos de piezas especiales prefabricadas. Entre perfiles Schlüter BARA-RTK se debe dejar una separación de 5 mm. La unión de perfiles de protección de cantos, se realizará con el pegado de los empalmes con el adhesivo Schlüter KERDI-FIX, adaptando la medida gracias al punto de rotura controlada de los empalmes. (Ver Fig.1) Se deben tener en cuenta las instrucciones generales para la construcción de balcones y terrazas. Todos los materiales que se utilicen en el montaje deben ser resistentes a la intemperie, impermeables y aptos para su uso en exteriores.

Indicación

El perfil Schlüter BARA-RTK no precisa ningún mantenimiento especial. La superficie en aluminio lacado no se ataca. Los daños visibles de la superficie podrán ser eliminados con un nuevo lacado.
