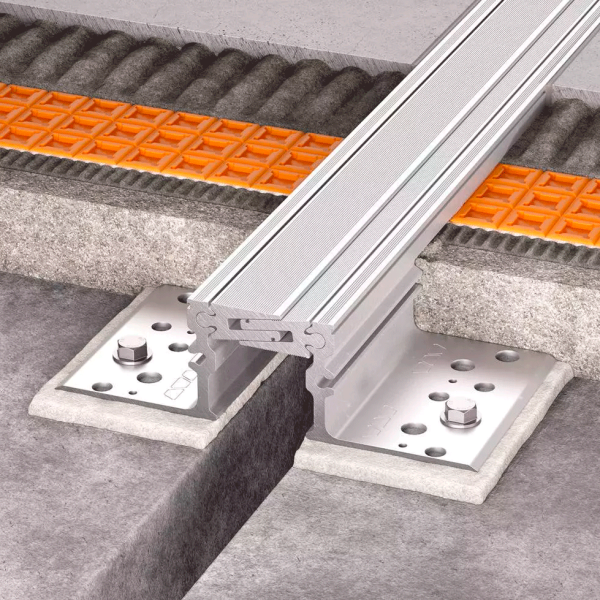

DILEX-STF és un perfil de junt estructural dalumini que no requereix manteniment. Les ales de fixació del perfil premuntat es fixen al suport mitjançant cargols. A continuació es procedeix a la col·locació del recobriment.
La secció central encadellada permet absorbir moviments horitzontals de ± 6 mm (amb una amplada de junta de 40 mm) o ± 10 mm (amb una amplada de junta de 50 mm). Les articulacions laterals permeten absorbir moviments tridimensionals, cosa que possibilita un seguiment dels moviments dels respectius elements constructius.
El perfil DILEX-STF està dissenyat per a ús en àrees d'alt trànsit amb intens pas de persones i circulació de vehicles industrials, com en magatzems i naus de producció, centres comercials, aeroports, estacions de tren, aparcaments o zones que es netegen amb màquines.
Material
El perfil se subministra en els acabats següents:
- A = Alumini
Propietats del material i àrees d'aplicació:
Schlüter-DILEX-STF són perfils dalumini. En el cas de les superfícies metàl·liques d'alumini sense tractar, no es poden evitar les marques visuals relacionades amb el procés de producció, com ara les línies de rodament de les eines. Aquestes característiques són pròpies de la fabricació i no afecten la funcionalitat dels productes.
Cal comprovar la idoneïtat del perfil DILEX-STF segons les càrregues químiques esperades. L'alumini és sensible a medis alcalins. Materials que continguin ciment en combinació amb la humitat tenen un efecte alcalí i depenent del nivell de concentració i del temps dexposició poden provocar corrosions (formació dhidroxid dalumini). Per això cal eliminar de les superfícies vistes de forma immediata qualsevol resta de morter de rejuntat o d'adhesiu. Les rajoles acabades de col·locar no s'han de cobrir amb plàstic. S'ha de col·locar el perfil evitant buits, on es pugui acumular aigua alcalina.
Capacitat d'absorció del moviment
| Compressió | Tracció | Desnivell | |
| DILEX-ASTF 40 | 6,0 mm | 6,0 mm | +/- 7,0 mm |
| DILEX-ASTF 50 | 10,0 mm | 10,0 mm | +/- 7,0 mm |
Instal·lació
1. S'han de tenir en compte les indicacions del projectista a l'hora de dimensionar el sistema constructiu. El perfil s'ha de seleccionar en funció de l'amplada de la junta estructural i de l'alçada constructiva. Les ales de fixació del perfil DILEXSTF no han d'envair l'amplada de la junta (vegeu la imatge 1).
2. Els suports irregulars o baixos en altura s'han de recréixer amb una capa de morter sense retracció. En aquests casos és important respectar tota l'amplada de la junta estructural. Si cal, això s'ha de garantir utilitzant un material de farciment de juntes adequat.
3. A continuació, el perfil DILEX-STF s'ha de posicionar de manera que la vora superior del perfil quedi a la mateixa alçada que el paviment futur. El perfil mai no ha de quedar més alt que la superfície del recobriment, sinó més aviat 1 mm aprox. per sota (veure imatge 2).
4. L'ancoratge a banda i banda s'aconsegueix exclusivament mitjançant una connexió mecànica amb l'element constructiu (vegeu imatge 3). Per això, recomanem ancoratges de cargol per a formigó, com per exemple el HECO MMS plus SS 7,5 x 80 vz, HECO MMS plus SS 10 x 70 vz o versions equivalents. S'ha de comprovar sempre la compatibilitat del tipus de cargol seleccionat amb el suport. La distribució dels punts de fixació es realitza amb almenys 7 punts de fixació per metre, o cada 30 cm a banda i banda (vegeu imatge 4).
Nota: les grapes premuntades no s'han de retirar abans o durant la instal·lació del perfil i s'han de desmuntar únicament després d'haver finalitzat la fixació del perfil al suport (veure imatge 5).
5. A continuació, es pot procedir amb la instal·lació del paviment. És important assegurar-se que la vora superior del perfil coincideixi amb la cota del paviment acabat i es deixi un espai suficient per al material de rebliment elàstic. Assegureu-vos que no quedin buits sense massitzar al revers de les rajoles situades a la zona del perfil. Col·loqueu sempre el costat de la rajola sense tallar tocant al perfil.
6. L'espai de la junta entre el recobriment i el perfil s'ha d'emplenar completament amb un material de farciment elàstic de curat neutre, i després s'ha de retirar immediatament el film de protecció subministrat de fàbrica del perfil (veure imatge 6).
Indicacions
Schlüter-DILEX-STF no necessita cap manteniment o cura especial. En cas de formar una capa d'òxid sobre l'alumini, aquesta es pot eliminar amb productes usats habitualment per al polit, però es tornarà a formar novament.
