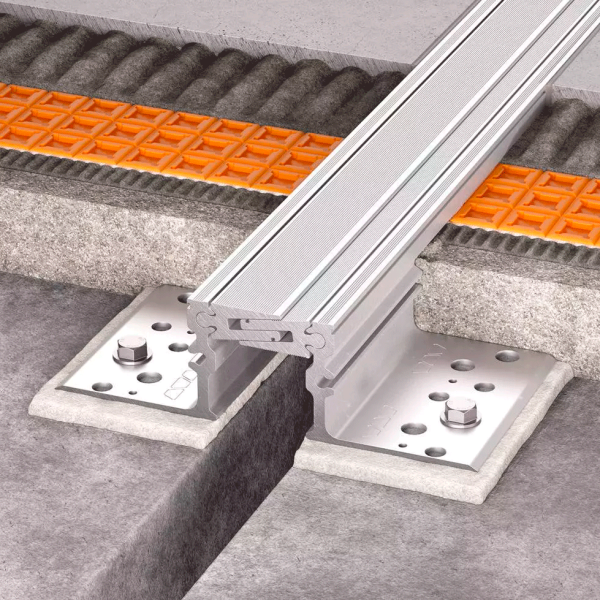

DILEX-STF est un profilé de jonction structurale en aluminium sans entretien. Les ailes de fixation du profilé pré-assemblé sont fixées au support par des vis. Le revêtement est ensuite appliqué.
La partie centrale à rainure et languette permet un mouvement horizontal de ±6 mm (avec une largeur de joint de 40 mm) ou de ±10 mm (avec une largeur de joint de 50 mm). Les joints latéraux permettent un mouvement tridimensionnel, assurant ainsi le suivi des mouvements des éléments structuraux concernés.
Le profilé DILEX-STF est conçu pour les zones à fort trafic piétonnier et de véhicules industriels, telles que les entrepôts et les sites de production, les centres commerciaux, les aéroports, les gares, les parkings ou les zones nettoyées mécaniquement.
Matériau
Le profilé est disponible dans les finitions suivantes :
- A = Aluminium
Propriétés du matériau et domaines d'application :
Les profilés Schlüter-DILEX-STF sont fabriqués en aluminium. Dans le cas de surfaces en aluminium non traité, des marques visuelles liées au processus de production, telles que des traces d'outils, sont inévitables. Ces caractéristiques sont inhérentes à la fabrication et n'affectent pas la fonctionnalité des produits.
L'adéquation du profilé DILEX-STF doit être vérifiée en fonction des charges chimiques prévues. L'aluminium est sensible aux milieux alcalins. Les matériaux contenant du ciment, en présence d'humidité, ont un effet alcalin et, selon leur concentration et la durée d'exposition, peuvent provoquer de la corrosion (formation d'hydroxyde d'aluminium). Par conséquent, toute trace de joint ou de colle doit être immédiatement éliminée des surfaces visibles. Les carreaux fraîchement posés ne doivent pas être recouverts de plastique. Le profilé doit être installé en évitant les interstices où l'eau alcaline pourrait s'accumuler.
Capacité d'absorption des mouvements
| Compression | Tension | Différence de niveau | |
| DILEX-ASTF 40 | 6,0 mm | 6,0 mm | +/- 7,0 mm |
| DILEX-ASTF 50 | 10,0 mm | 10,0 mm | +/- 7,0 mm |
Installation
1. Les instructions du concepteur doivent être prises en compte lors du dimensionnement du système de construction. Le profilé doit être choisi en fonction de la largeur du joint structurel et de la hauteur de la construction. Les ailes de fixation du profilé DILEX-STF ne doivent pas empiéter sur la largeur du joint (voir image 1).
2. Les supports irréguliers ou de faible épaisseur doivent être rehaussés d'un mortier sans retrait. Dans ce cas, il est important de respecter toute la largeur du joint structurel. Si nécessaire, il convient d'utiliser un mastic de joint adapté.
3. Ensuite, le profilé DILEX-STF doit être positionné de manière à ce que son bord supérieur soit au même niveau que le futur revêtement de sol. Le profilé ne doit jamais être plus haut que la surface du revêtement, mais environ 1 mm plus bas (voir image 2).
4. L'ancrage bilatéral est réalisé exclusivement par fixation mécanique à l'élément structurel (voir image 3). À cet effet, nous recommandons l'utilisation de chevilles à béton, telles que les HECO MMS plus SS 7,5 x 80 vz, HECO MMS plus SS 10 x 70 vz, ou des modèles équivalents. Vérifiez systématiquement la compatibilité du type de vis choisi avec le support. Les points de fixation doivent être espacés d'au moins 7 fois par mètre, soit tous les 30 cm de chaque côté (voir image 4).
Remarque : Les clips pré-assemblés ne doivent pas être retirés avant ou pendant la pose du profilé et ne doivent l'être qu'une fois le profilé solidement fixé au support (voir image 5).
5. La pose du revêtement de sol peut alors se poursuivre. Il est important de s'assurer que le bord supérieur du profilé est aligné avec le niveau du sol fini et qu'un espace suffisant est prévu pour le joint élastique. Vérifiez qu'il n'y a pas d'espace vide à l'arrière des carreaux, au niveau du profilé. Placez toujours la face non coupée du carreau contre le profilé.
6. Le joint entre le revêtement et le profilé doit être entièrement rempli d'un joint élastique à prise neutre. Retirez ensuite immédiatement le film protecteur d'usine du profilé (voir image 6).
Instructions
Schlüter-DILEX-STF ne nécessite aucun entretien particulier. Si une couche d'oxyde se forme sur l'aluminium, elle peut être éliminée avec des produits de polissage classiques, mais elle finira par réapparaître.
