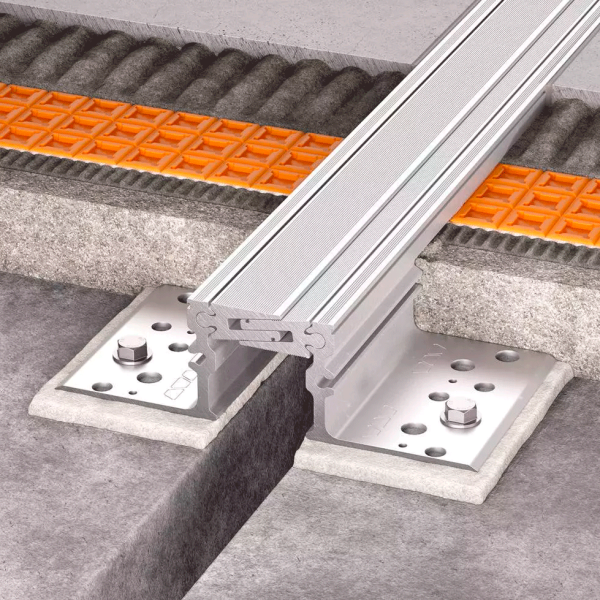

DILEX-STF ist ein wartungsfreies Aluminium-Verbindungsprofil. Die vormontierten Befestigungsflansche des Profils werden mit Schrauben am Untergrund befestigt. Anschließend wird die Verkleidung aufgebracht.
Das Nut-und-Feder-Mittelteil ermöglicht horizontale Bewegungen von ±6 mm (bei einer Verbindungsbreite von 40 mm) bzw. ±10 mm (bei einer Verbindungsbreite von 50 mm). Die seitlichen Verbindungen ermöglichen dreidimensionale Bewegungen und somit die Nachführung der Bewegungen der jeweiligen Bauteile.
Das DILEX-STF-Profil ist für stark frequentierte Bereiche mit hohem Fußgänger- und Fahrzeugverkehr konzipiert, wie z. B. Lagerhallen und Produktionsstätten, Einkaufszentren, Flughäfen, Bahnhöfe, Parkhäuser oder maschinell gereinigte Bereiche.
Material
Das Profil ist in folgenden Ausführungen erhältlich:
- A = Aluminium
Materialeigenschaften und Anwendungsbereiche:
Schlüter-DILEX-STF-Profile werden aus Aluminium gefertigt. Bei unbehandelten Aluminiumoberflächen sind produktionsbedingte Spuren wie Werkzeugspuren unvermeidbar. Diese Merkmale sind herstellungsbedingt und beeinträchtigen die Funktionalität der Produkte nicht.
Die Eignung des DILEX-STF-Profils muss anhand der zu erwartenden chemischen Belastungen geprüft werden. Aluminium reagiert empfindlich auf alkalische Umgebungen. Zementhaltige Materialien wirken in Verbindung mit Feuchtigkeit alkalisch und können je nach Konzentration und Einwirkungsdauer Korrosion (Bildung von Aluminiumhydroxid) verursachen. Daher müssen alle Fugen- oder Klebstoffreste umgehend von sichtbaren Oberflächen entfernt werden. Frisch verlegte Fliesen dürfen nicht mit Plastikfolie abgedeckt werden. Das Profil muss so verlegt werden, dass keine Spalten entstehen, in denen sich alkalisches Wasser ansammeln kann.
Bewegungsaufnahmevermögen
| Druck | Zug | Niveauunterschied | |
| DILEX-ASTF 40 | 6,0 mm | 6,0 mm | +/- 7,0 mm |
| DILEX-ASTF 50 | 10,0 mm | 10,0 mm | +/- 7,0 mm |
Montage
1. Bei der Dimensionierung des Konstruktionssystems sind die Anweisungen des Planers zu beachten. Das Profil ist anhand der Breite der Konstruktionsfuge und der Bauhöhe auszuwählen. Die Befestigungsflansche des DILEX-STF-Profils dürfen die Fugenbreite nicht beeinträchtigen (siehe Abbildung 1).
2. Unebene oder flache Untergründe müssen mit einer schwindarmen Mörtelschicht ausgeglichen werden. Dabei ist die gesamte Breite der Konstruktionsfuge zu beachten. Gegebenenfalls ist dies durch Verwendung eines geeigneten Fugenfüllmaterials sicherzustellen.
3. Anschließend muss das DILEX-STF-Profil so positioniert werden, dass seine Oberkante auf gleicher Höhe mit dem zukünftigen Bodenbelag liegt. Das Profil sollte niemals höher als die Oberfläche des Belags sein, sondern idealerweise ca. 1 mm tiefer liegen (siehe Abbildung 2).
4. Die beidseitige Verankerung erfolgt ausschließlich durch eine mechanische Verbindung mit dem Bauteil (siehe Abbildung 3). Wir empfehlen hierfür Betonschraubanker, z. B. HECO MMS plus SS 7,5 x 80 vz, HECO MMS plus SS 10 x 70 vz oder vergleichbare Ausführungen. Prüfen Sie stets die Kompatibilität des gewählten Schraubentyps mit dem Untergrund. Die Befestigungspunkte sollten mindestens 7-mal pro Meter bzw. alle 30 cm beidseitig angeordnet werden (siehe Abbildung 4).
Hinweis: Die vormontierten Clips dürfen weder vor noch während der Profilmontage entfernt werden und sollten erst entfernt werden, nachdem das Profil sicher am Untergrund befestigt ist (siehe Abbildung 5).
5. Anschließend kann die Bodenverlegung erfolgen. Es ist wichtig, darauf zu achten, dass die Oberkante des Profils mit dem fertigen Fußboden abschließt und ausreichend Platz für die elastische Fugenmasse vorhanden ist. Achten Sie darauf, dass die Fliesen im Profilbereich lückenlos an der Rückseite anliegen. Legen Sie die Fliesen immer mit der ungeschnittenen Seite an das Profil an.
6. Die Fuge zwischen Belag und Profil muss vollständig mit neutralvernetzender elastischer Fugenmasse gefüllt werden. Anschließend muss die werkseitig angebrachte Schutzfolie sofort vom Profil entfernt werden (siehe Abbildung 6).
Anleitung
Schlüter-DILEX-STF benötigt keine besondere Pflege. Sollte sich auf dem Aluminium eine Oxidschicht bilden, kann diese mit handelsüblichen Poliermitteln entfernt werden, bildet sich aber mit der Zeit wieder.
